Descrição do produto

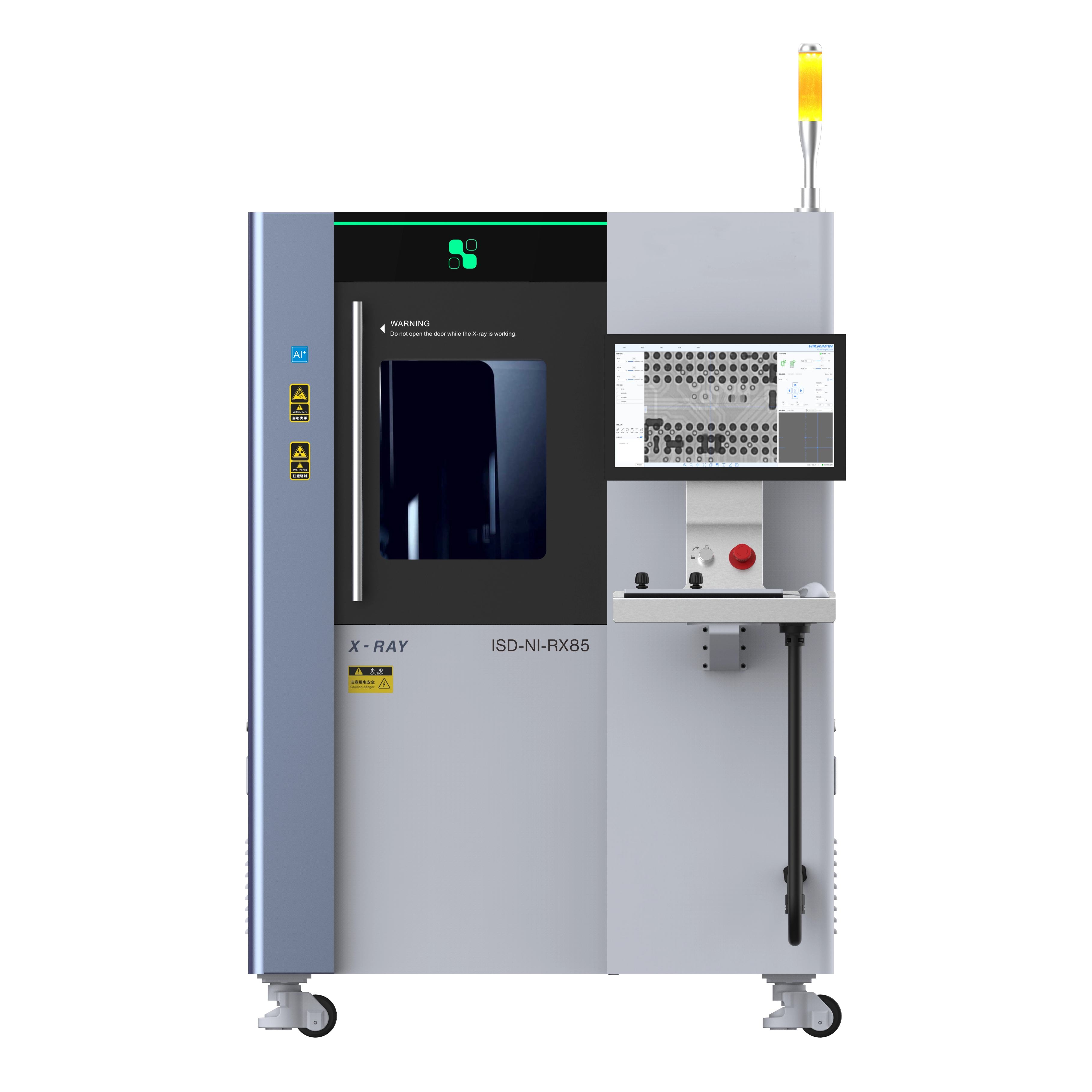

Máquina de detecção de defeitos por raio X é um altosolução de detecção não destrutiva e de alta precisão com sete componentes principais: fonte de raios X, unidade de imagem, sistema de processamento de imagem, sistema mecânico, controle eletrônico, proteção de segurança e sistema de alarme. Ele integra tecnologias avançadas, incluindo testes não destrutivos, algoritmos de IA e imagens de alta resolução, permitindo detecção e classificação em tempo real de defeitos internos. Ao aproveitar a absorção variável de raios X, ele fornece imagens precisas da estrutura interna para reconhecimento preciso e automatizado de defeitos. Isso pode ser usado nas indústrias automotiva, de energia, de eletrodomésticos e de semicondutores para detecção de defeitos em SMT, LED, BGA, IGBT, componentes semicondutores, peças fundidas e outros conectores.
Imagem do produto
O novo mecanismo de aprimoramento de imagem torna a imagem detalhada mais clara, o que tem maiores vantagens na melhoria da taxa de detecção de objetos estranhos e defeitos e na redução da taxa de falsos alarmes.
Algoritmo Inteligente
Ele pode coletar amostras em tempo real e melhorar os recursos de detecção por meio de aprendizado contínuo.

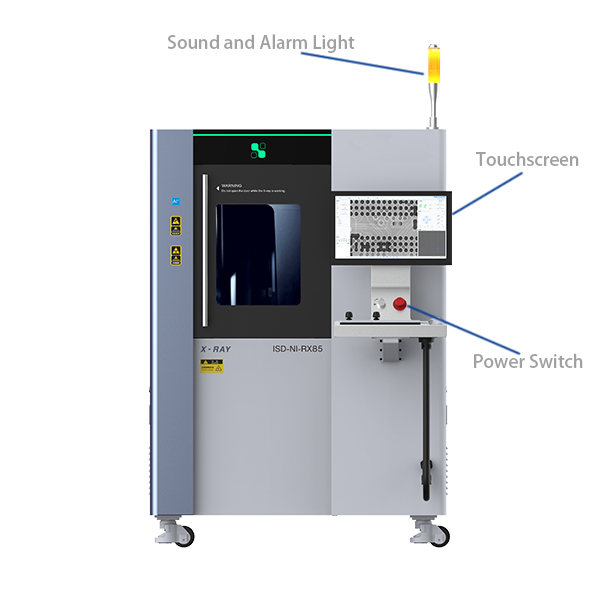

Detalhes do produto
Recursos do produto
Apresenta um tubo de raios X de microfoco selado de 130 kV com um tamanho de ponto focal de 5 μm, proporcionando longa vida útil, operação livre de manutenção e clareza de imagem superior para detecção precisa de defeitos.
Suporta inspeção automática programável CNC, adequada para cenários de array multiponto. Tubo de raios X com ângulo de rotação máximo de 60°, permitindo detecção não destrutiva em múltiplas posições.
Oferece uma variedade de ferramentas de medição capazes de detectar parâmetros como distância, ângulo, raio, circunferência, área, curvatura e taxa de soldabilidade, com suporte para anotação digital.
Apresenta um display de navegação de alta definição de 500 W com centralização automática da imagem durante inclinação e zoom. Suporta vários métodos de controle, incluindo joystick, teclado e joystick, com centralização de toque duplo integrada e funções de retorno automático.
Suporta anotação simultânea de imagens de raios X e luz visível, apresentando vários símbolos de anotação intuitivos para facilitar a classificação e reavaliação de defeitos, melhorando a eficiência e a precisão da inspeção.
Operação fácil
Os parâmetros do equipamento são basicamente livres de depuração, a operação do software é amigável e fácil de entender.
Especificação do produto
| Artigo | ||
| Fonte de raios X | Tipo | Fechado |
| Tensão do tubo de raios X | 130 kV | |
| Corrente do tubo de raios X | 0–500 μA | |
| Potência máxima de saída | 39W | |
| Tamanho do foco | 7 μm | |
| Unidade de imagem | Tamanho dos pixels | 85 μm |
| Matriz de pixels | 1536x1536 | |
| Área de imagem | 130mm x 130mm | |
| Resolução espacial | 5,8 Ip/mm | |
| Conversão A/D | 16 bits | |
| Parâmetro da máquina | Tamanho da máquina | 1300(A)*1500(L)*1800(L) mm |
| Peso da máquina | 2.000kg | |
| Poder | 2.000 watts | |
| Fonte de alimentação | CA 220 V 50/60Hz | |
| Temperatura de trabalho | 10–35°C | |
| Certificado | CE |
Nota:
A sensibilidade de detecção é o resultado do teste obtido pelos blocos de material caindo livremente através da tubulação de detecção. A sensibilidade real pode ser diferente de acordo com as características dos produtos testados ou ambiente de trabalho, deve basear-se na sensibilidade de detecção real.
Os modelos listados na tabela são apenas configurações padrão. Nossa produção atual inclui inúmeras variantes não listadas aqui de forma exaustiva. Para outros requisitos, entre em contato com o atendimento ao cliente para obter detalhes.
